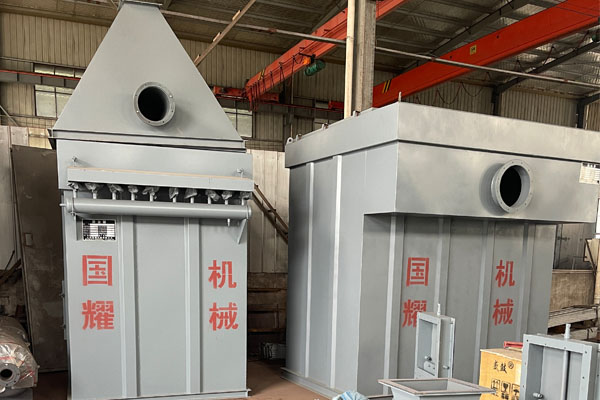

HMC型脈沖單機袋式除塵器

一、概述

HMC系列脈沖單機袋式除塵器是我公司消化吸收國內外同類產品，經改進后設計而成的小型袋式除塵器。除塵器采用脈沖的清灰方式，具有清灰效果好、凈化效率高、處理風量大、濾袋壽命長、維護工作量小、運行安全可靠的優點，被廣泛用于冶金、機械、建材、化工、礦山等各種企業非纖維性粉工業粉塵的除塵凈化。
HMC單機脈沖除塵器共有六個規格，每種規格又可分為標準帶灰斗式A型和敞開法蘭式（無灰斗）B型二種。其結構主要由過濾室、濾袋、凈氣室、灰斗、卸灰閥、脈沖噴吹裝置、電控箱等組成，箱體全部采用焊接結構，檢修門用泡沫橡膠條密封，保證除塵器嚴密不漏風。

HMC型脈沖單機袋式除塵器有六種規格，過濾面積從24-84m2，處理風量從1500m3/h-9000m3/h，按用戶實際需要，也可專門設計。

二、結構特點

單機袋式除塵器本體由殼體、濾袋總成、噴吹清灰裝置、排灰裝置四個部分組成。

殼體部分由上箱體、中箱體、灰斗、進出風口組成

濾袋總成由濾袋、濾袋框架等組成

噴吹清灰裝置由氣包、噴吹管、脈沖閥、電磁控制閥、電控儀等組成

排灰裝置由電機、減速器、螺旋輸送機、星型卸灰閥組成

脈沖閥Ⅰ型采用直角脈沖閥，Ⅱ型采用直通脈沖閥，減少了脈沖閥自身的阻力，是一種較理想的脈沖噴吹形式。

三、工作原理

HMC型單機脈沖袋式除塵器的進風口設在灰斗上，當含塵氣體從進風口進入灰斗后先碰上進風管端部的擋板，由于慣性作用，使氣體中粗顆粒粉塵直接進入灰斗，起到預收塵的作用。進入灰斗的氣流隨后折而向上通過內部裝有金屬骨架的濾袋，粉塵被收集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。室內收塵袋分為若干排，按照給定的時間間隔對每排收塵袋進行清灰。當脈沖閥開啟時，即向濾袋內噴入高壓空氣，以清除濾袋表面上的粉塵。各排濾袋的脈沖噴吹寬度和清灰周期，由專用的清灰程序控制器自動連續控制含塵氣體由灰斗（或下部敞開式法蘭）進入過濾室，較粗顆粒直接落入灰斗或灰倉。

四、HMC型脈沖單機袋式除塵器型號說明
